1. 系統概述

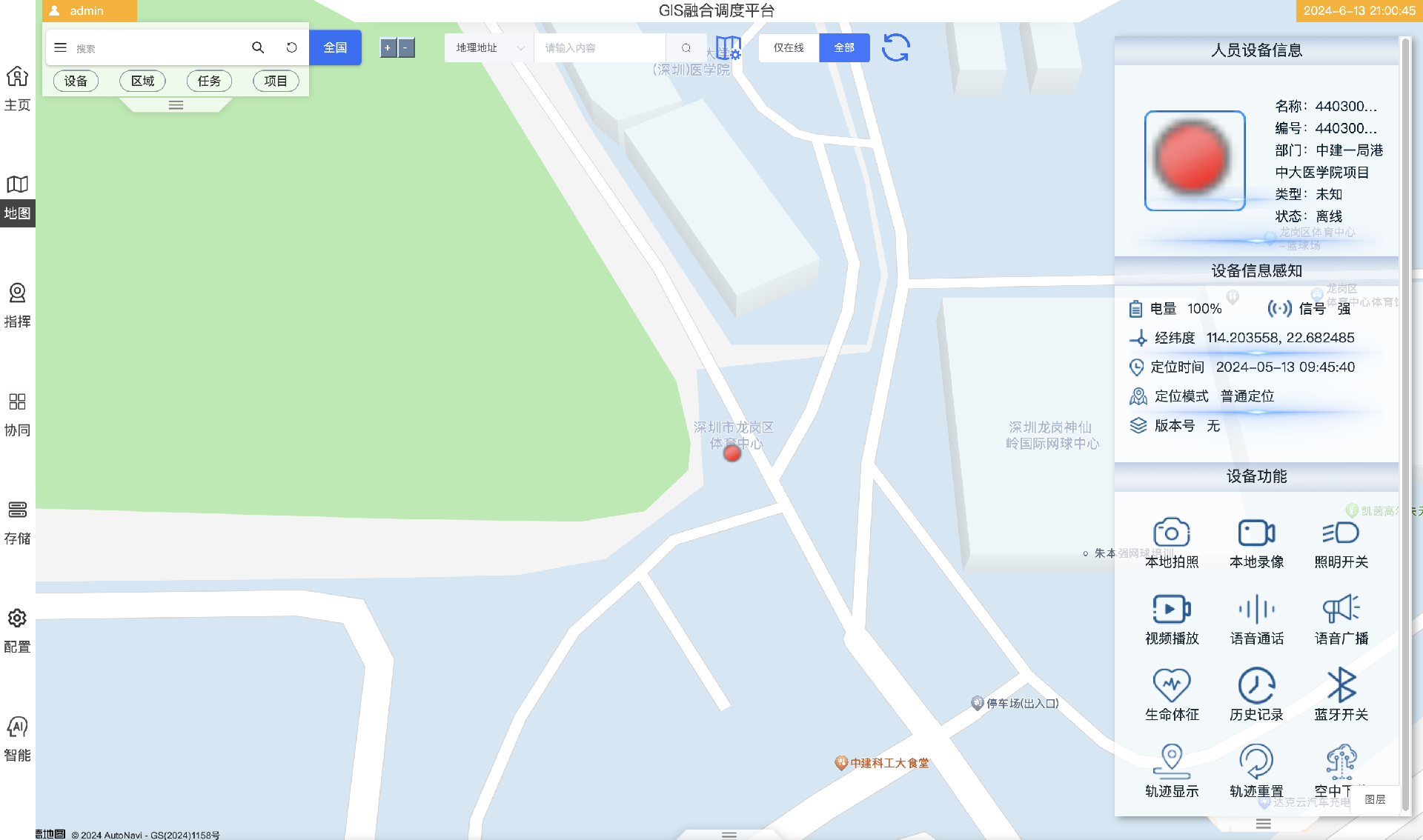

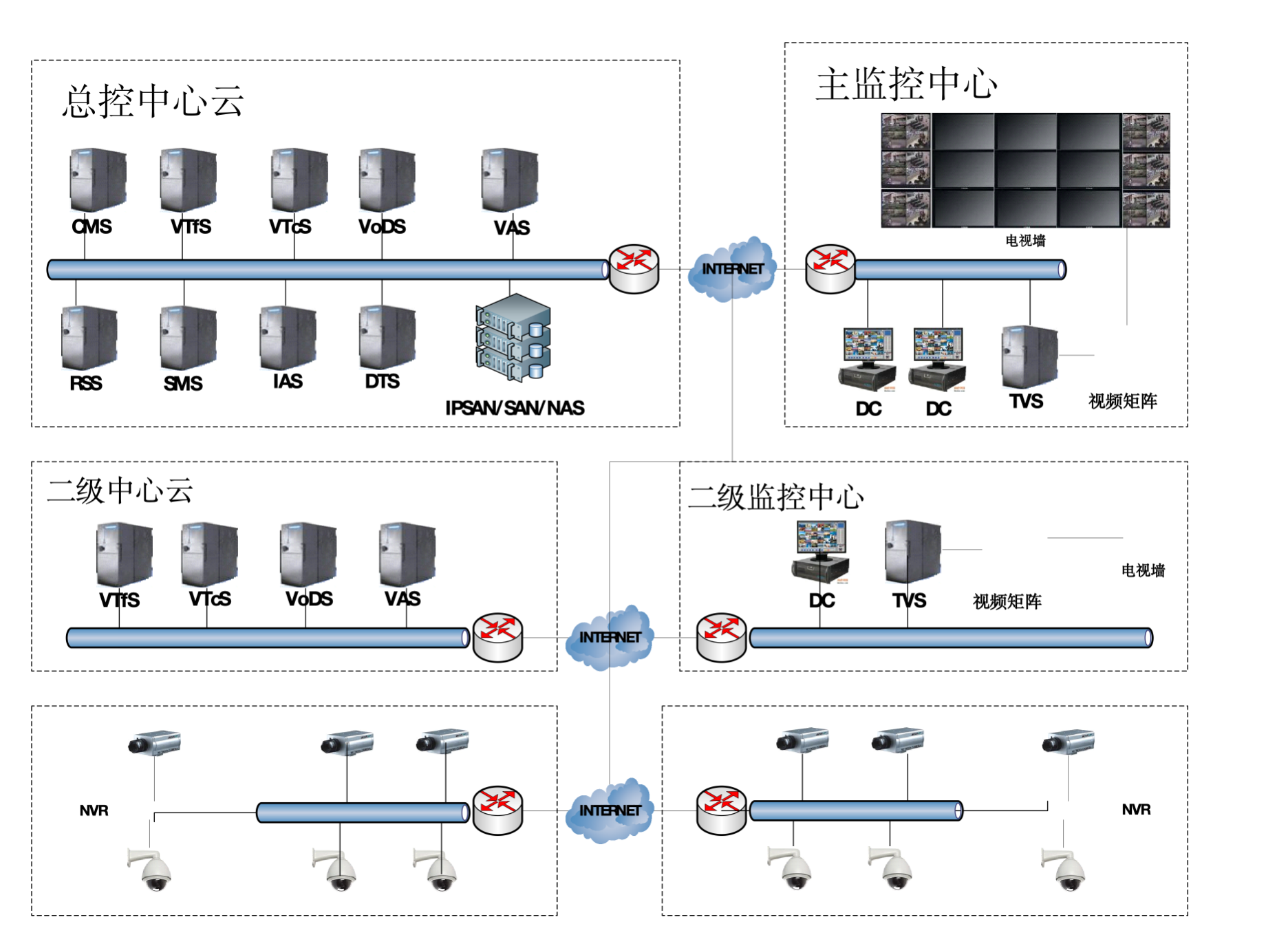

1.1 系統組成模塊

1.1.1 桌面客戶端DC

DC（Desktop Client）是運行在PC上的客戶端，基于數據驅動的web框架VUE開發，實現系統所有的用戶交互，DC將實現《第二章系統功能》描述的全部功能。

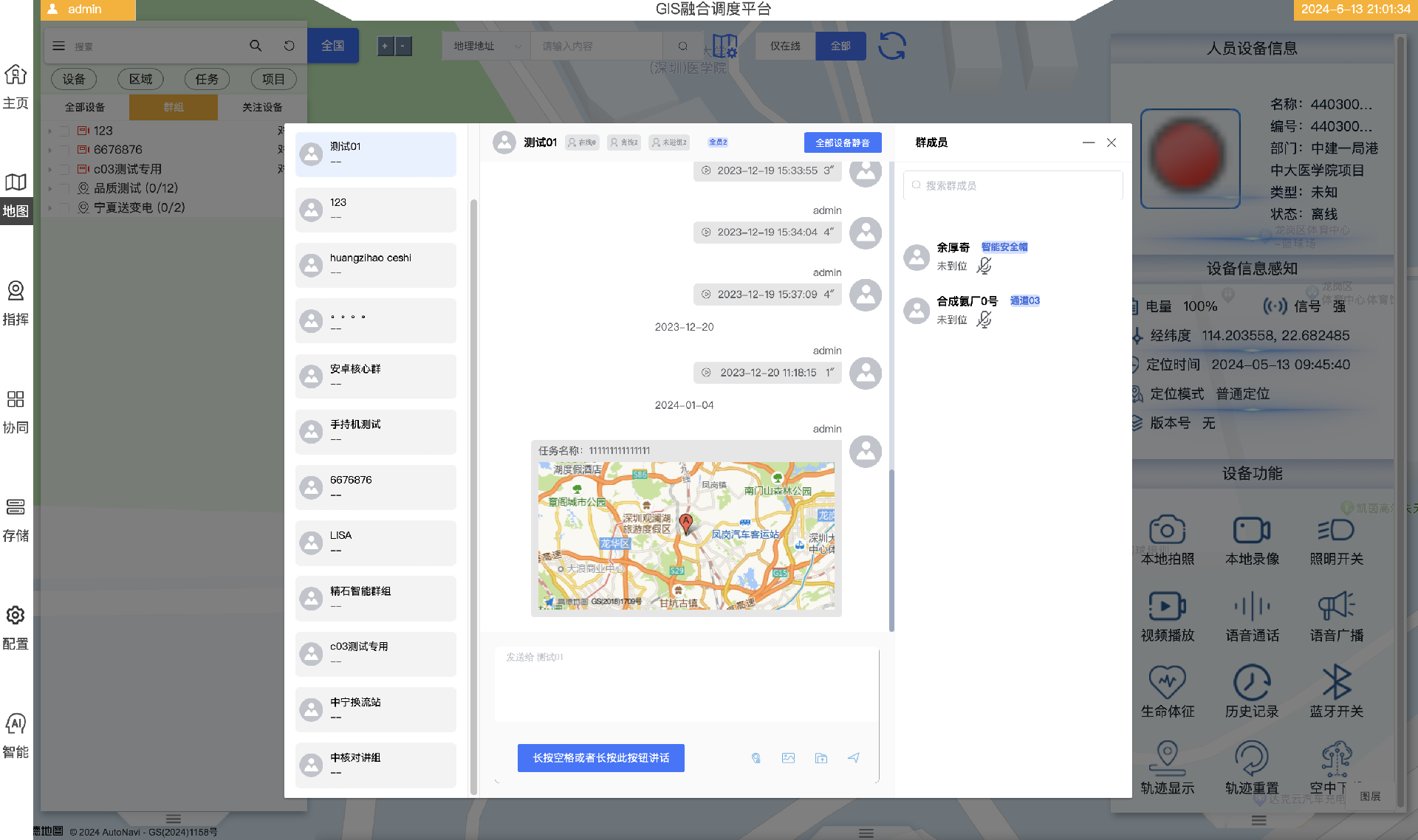

1.1.2 移動客戶端MC

MC（Mobile Client）是運行在移動終端上的客戶端，主要處理需要及時響應的消息、事件。

報警信息推送，將設備故障報警、智能分析報警等信息推送到移動終端，用戶可以及時查看，報警信息關聯的實時視頻或錄像同步推送到移動終端。

實時視頻推送，將實時視頻通過子碼流的方式推送到移動終端，可以查閱、錄像、截圖。

錄像視頻推送，將錄像視頻通過子碼流的方式推送到移動終端，可以回放、截圖、下載。

視頻監控點位標記，獲取視頻監控點位的現場坐標信息，拍攝視頻監控點位的現場圖片，上傳到后臺。

視頻共享，分享實時視頻和錄像回放畫面到微信。

1.1.3 中心管理服務CMS

CMS（Central Management Server）是整個系統的核心單元，處理所有模塊間的信令交換。

保障所有服務模塊和設備接入系統的合法性。

負責所有服務模塊和設備的自動注冊和心跳維護。

負責所有服務模塊和設備的配置維護。

負責所有服務模塊和設備的時間同步。

負責操作日志、報警日志查詢。

負責報表管理功能。

負責整個系統的信令路由，DC和MC對多部署服務（例如VTfS、VTcS、VoDS等）的操作指令，由CMS確定發送給哪個服務。

負責系統自運行指令的路由，從數據庫中讀取錄像計劃分發給指定的RSS；從數據庫中讀取輪巡計劃分發給指定VAS；從數據庫中讀取設備檢測任務分發給指定的DTS；從數據庫中讀取智能分析任務分發給指定的IAS。

1.1.4 流媒體轉發服務VTfS

VTfS（Video Transfer Server）是流媒體轉發服務，前端設備由于硬件條件限制無法輸出多路視頻流時啟動流媒體轉發服務,按需復制視頻流，可變碼流。

提供CMS進行流媒體資源的路由設置功能。

響應DC/MC/VTcS/RSS/IAS發起的流媒體資源連接請求，并根據CMS設置的流媒體資源路由完成對下級設備的流媒體資源連接。

監視自身的各流媒體連接狀態，并對CMS提供相關狀態通知和查詢。

1.1.5 流媒體轉碼服務VTcS

VTcS（Video Transcoding Server）是流媒體轉碼服務，為了實現一些特殊功能，需要把前端設備固有網絡傳輸協議和視頻編碼格式轉換成標準的、統一的格式。

VTcS支持的網絡協議包括：RTSP、RTMP、HTTP_FLV、WEBSOCKET

VTcS支持的編碼格式包括：MPEG4、H.264、H.265f

1.1.6 流媒體點播服務VoDS

VoDS（Video on Demond Server）是流媒體點播服務，處理視頻文件的播放請求。

響應DC/MC/VTcS/IAS發起的錄像文件播放的請求，文件下載的請求。

1.1.7 視頻輪巡服務VAS

VAS（Video Alternate Server）視頻輪巡服務響應CMS分發的輪巡預案，生成碼流推送到DC。

1.1.8 智能分析服務IAS

IAS（Intelligent Analysis Server）智能分析服務響應CMS分發的智能分析任務。

1.1.9 錄像存儲服務RSS

RSS（Record Storage Server）錄像存儲服務主要完成系統中心存儲功能。

保障CMS的接入與管理操作合法性。

應僅允許其所在域的CMS對其進行接入和管理操作。

提供時間同步功能(外部系統設置時間或使用NTP協議同步)。

在啟動后或網絡信息變更后向指定CMS注冊相關信息。

提供復位功能，提供系統配置備份功能，提供遠程升級文件下載功能，提供遠程升級功能，提供網絡參數和注冊相關參數的配置功能，提供磁盤管理功能。

響應CMS發出的錄像請求，根據流媒體資源以及資源獲取地址獲取到流媒體并進行存儲。

響應CMS發出的錄像停止，終止流媒體存儲并斷開與該流媒體的連接。

向CMS提供自身當前各錄像文件的相關信息。

1.1.10 系統監測服務SMS

SMS（System Monitoring Server）系統監測服務主要完成對系統整體運行狀況的監測。定時獲取每個服務的運行狀況、資源占用情況、任務執行狀態。

1.1.11 電視墻服務TVS

TVS（Television Wall Server）電視墻服務主要完成管理和控制編碼矩陣的功能，實現硬件解碼高清視頻接入大屏顯示功能。

1.1.12 設備檢測服務DTS

DTS（Device Testing Server）設備檢測服務主要完成對前端設備運行狀況的監測。定時獲取每個設備在線狀況、運行參數、視頻質量診斷。

1.1.13 開放接口服務OIS

OIS（Open Interface Server）開放接口服務主要完成對第三方提供系統訪問的方式。主要支持GB28181、私有協議。

1.1.14 設備接入網關DAG

DAG（Device Access Gateway）設備接入網關是設備接入層模塊，向系統提供統一的設備訪問接口，不同廠家和品牌對系統透明。支持設備廠家包括：?？?、大華、宇視、科達、安訊視、佳信捷、景陽、索尼、霍尼韋爾。向系統提供統一的設備協議訪問接口，不同的協議對系統透明。支持的協議包括：ONVIF。

1.1.15 平臺接入網關PAG

PAG（Platform Access Gateway）平臺接入網關是第三方平臺接入層模塊，向系統提供統一的平臺訪問接口，不同的平臺對系統透明。支持的平臺包括：海康8200、海康8600、?？?/span>9500、大華、宇視、GB28181、科達。

1.1.16 數據庫接入網關DAG

DAG（Database Access Gateway）數據庫接入網關是數據庫接入層模塊，向系統提供統一的數據庫訪問接口，不同的數據庫對系統透明。支持的數據庫包括：Mysql、SQLServer、Oracle、HBase。

1.1.17 地圖接入網關MAG

MAG（Map Access Gateway）地圖接入網關是地圖接入層模塊，向系統提供統一的地圖訪問接口，不同的地圖對系統透明。支持的地圖包括：百度、天地圖、PGIS、ArcGIS、私有引擎。

1.1.18 存儲接入網關RSAG

RSAG（Record Storage Access Gateway）存儲接入網關是存儲介質適配接入層模塊，向系統提供統一的存儲介質訪問接口，不同的存儲介質對系統透明。支持的存儲介質包括：普通磁盤存儲、IPSAN存儲、云存儲。
